1481百科网小编整理分享：用CAD梦想画图如何绘制下面零件的平面图形，目标图案如下！
目标图案
操作步骤

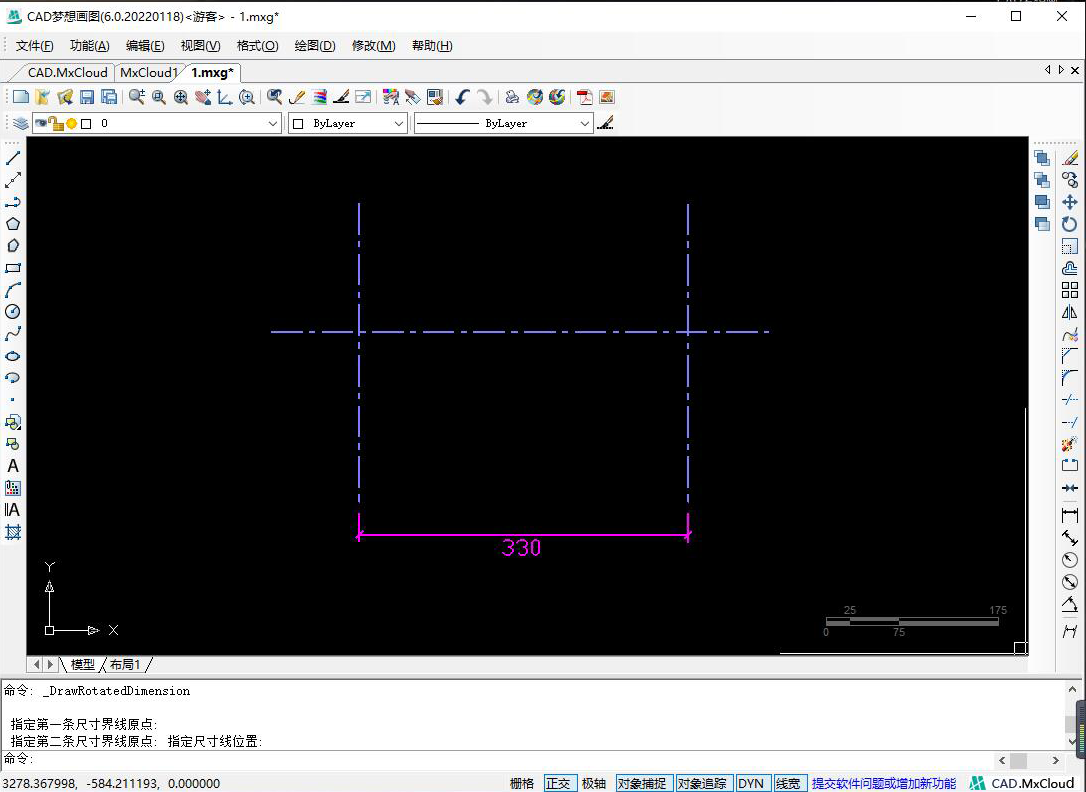

1.首先，绘制3条辅助线，两条纵向辅助线相间330的距离，如下图：
辅助线
2.接着以左侧辅助线交点为圆心，绘制一个直径为140与一个直径为210的同心圆；以右侧辅助线交点为圆心，绘制一个直径为100与直径为64的同心圆。
同心圆
3.捕捉递延切点绘制两条直线，连接并相切于两个同心圆。如下图：
两条直线

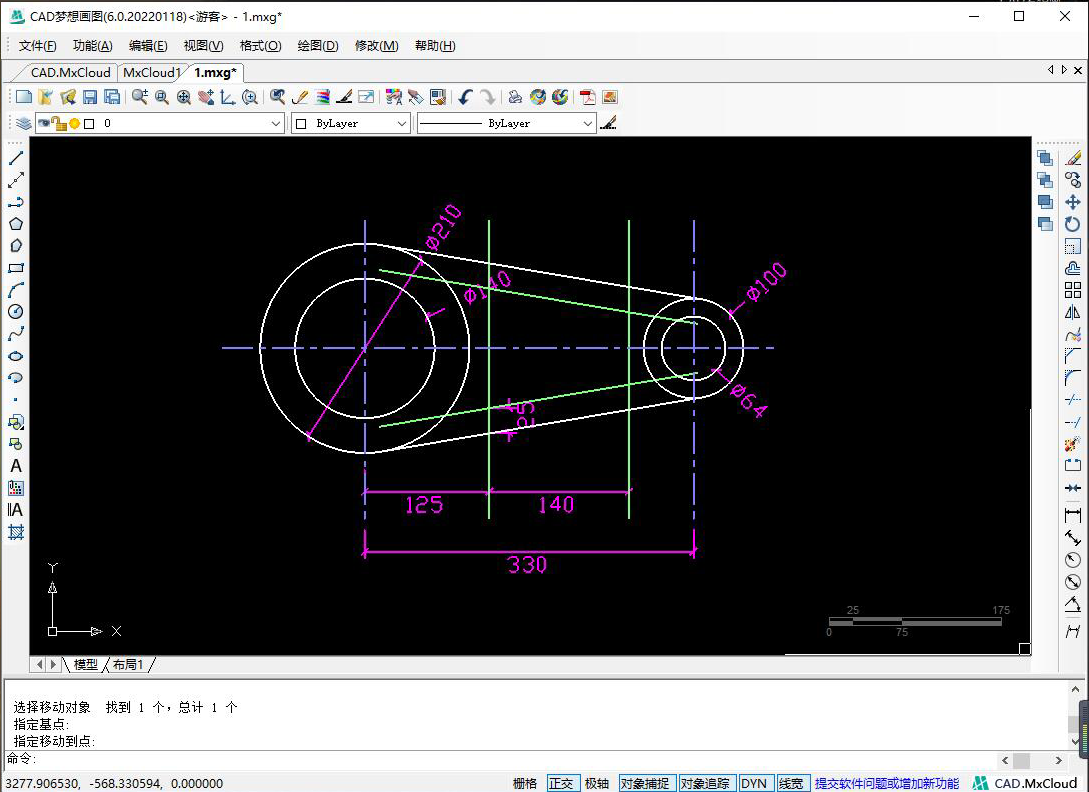

4.接着将两条绘制好的直线各向内偏移25的距离，并将左侧纵向的辅助线向右偏移125的距离，再将偏移的线又向右偏移140的距离。
偏移命令
5.对偏移后的线段使用倒圆角命令，左侧两个圆角半径设置为30，右侧两个圆角半径设置为20。
倒圆角命令

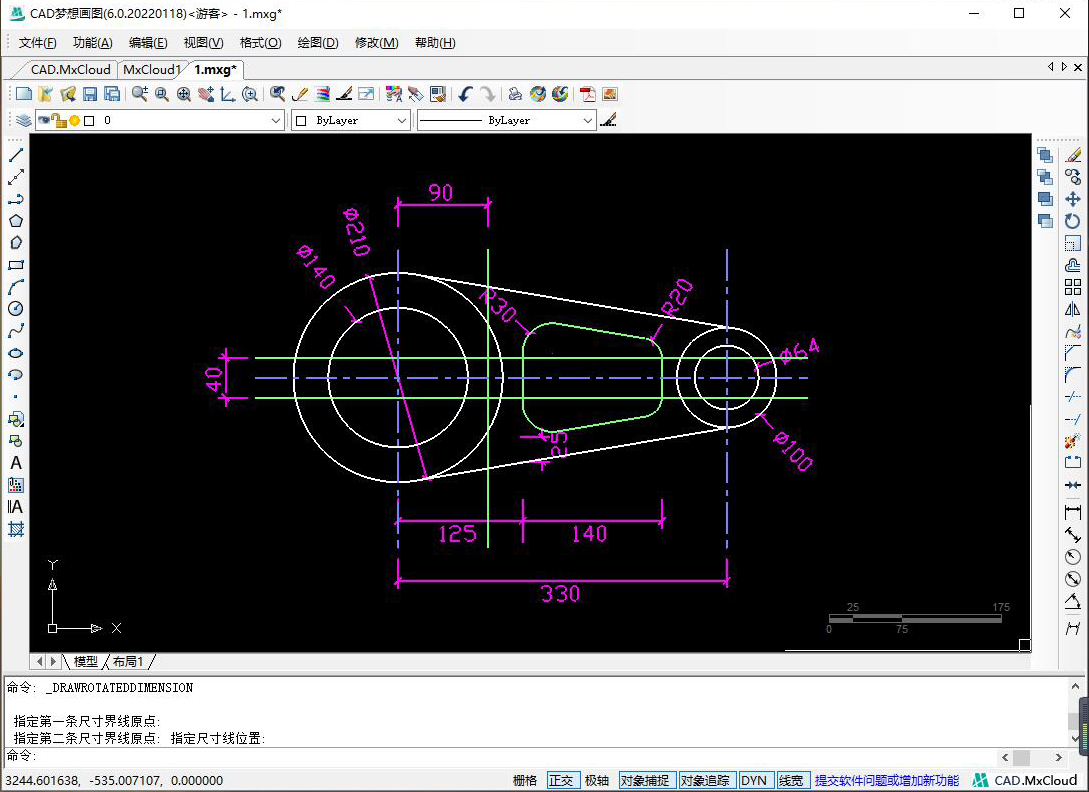

6.再次使用偏移命令，将左侧纵向辅助线向右偏移90的距离。将横向辅助线向两侧各偏移20的距离。
再次偏移

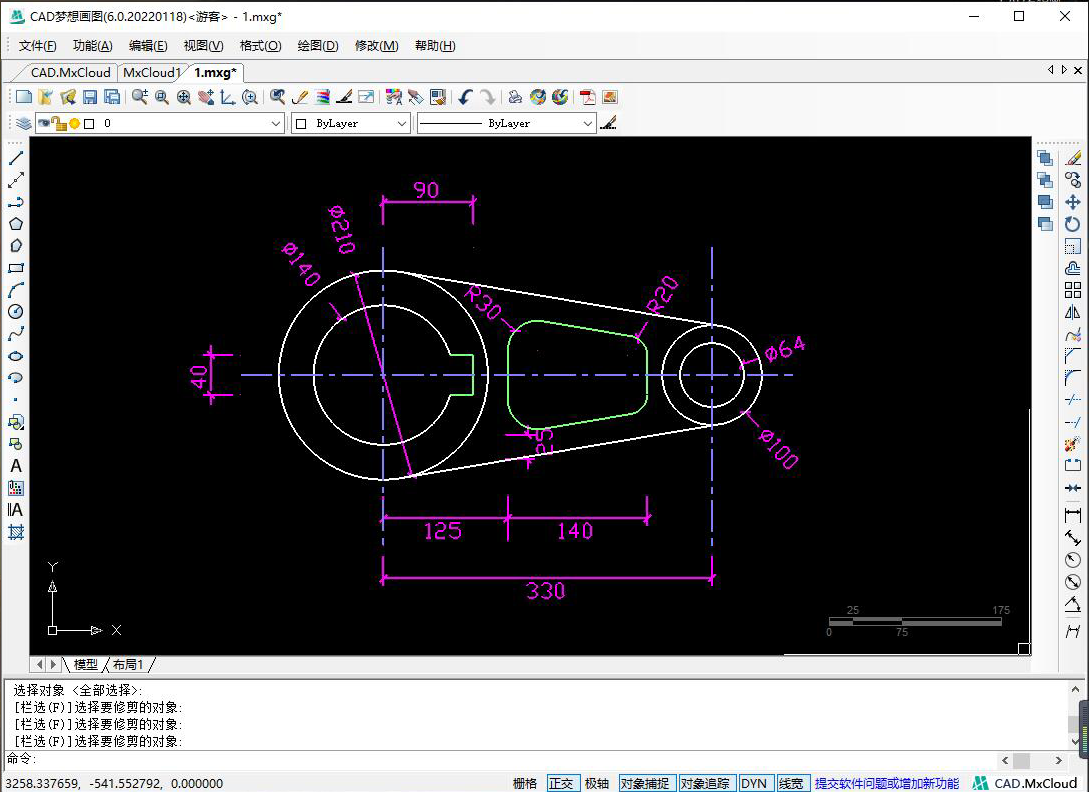

7.然后对图形进行部分修剪，修剪效果如下：
修剪效果
8.接着将左侧纵向辅助线向右偏移40.5的距离，并将横向辅助线向两侧各偏移15的距离，并将多余的线段修剪掉。
左侧
9.最后调整一下图形的线型与颜色，效果如下图：
线型与颜色
