a0图纸尺寸是多少厘米（各类图纸的尺寸是多少）

1481百科网整理分享：各类图纸的尺寸是多少？如下

A1加长纸的尺寸

A1图纸841*594mm，加长就是加大长边841，使其更长一些，短边保持不变。

图纸短边不得加长，长边可以加长，但加长的尺寸必须按照规定。

加长后长边尺寸为841+210＝1051mm， 每次均按210加长即可。

A1图纸标准尺寸 ：841*594

A1+210:1051*594

A1+2x210:1261*594

A1+3x210:1472*594

A1+4x210:1682*594

A1+5x210:1892*594

A1+6x210:2102*594

A2加长纸的尺寸

A2图纸594x420mm，加长就是加大长边，A2加长边594mm长度，短边保持不变。加长后长边尺寸为594+1/2x297＝630mm， 每次均按1/2X297加长即可。

A2图纸标准尺寸 ：594*420

A2+1/2x297:743*420

A2+2/2x297: 892*420

A2+3/2x297:1041*420

A2+2x297:1189*420

A2+5/2Ⅹ297:1338*420

A2+3x297:1487*420

A2+7/2x297:1635*420

A2+4x297:1784*420

A2+9/2x297:1932*420

A2+5x297:2081*420

有人认为：设计施工图允许加长方形A0-A3号（对应标识A，B，C，D图纸）图纸的长边，加长尺寸为A0长边的1/4及其倍数，加长尺寸为A1长边的1/8及其倍数，加长尺寸为A2长边的一半，A3长边的1/2。大家认为，这样加长边加长规格对吗？

A0图纸标准尺寸（长＊宽）：1189*841mm

A0图纸折成A4图纸

A0+1/2x297:1338*841

A0+1x297:1487*841

A0+3/2x297:1635*841

A0+2x297:1784＊841

A0+5/2x297:1932*841

A0 +3x297:2081*841

A0+7/2x297:2230*841

A0+4x297:2378*841

加长尺寸为A0长边的1/4及其倍数（错），应为长边1／8

加长尺寸为A1长边的1/8及其倍数（错），应为长边1／4

加长尺寸为A2长边的一半（错），应为长边1／4

A3长边的1/3（错），应为长边1／2

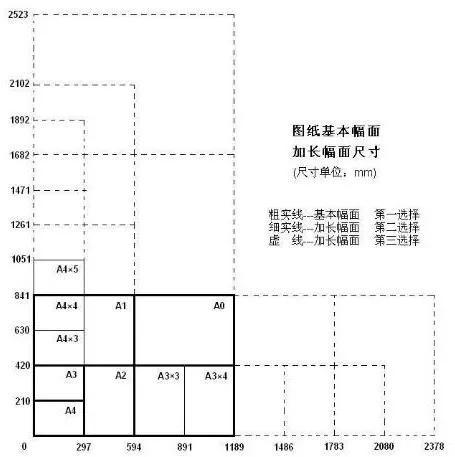

图纸基本加长幅面

而且看看cad图纸加长规定：

按照国家的推荐性标准《技术制图 图纸幅面和格式》的规定，加长的幅面必须是A4的整倍数。且加长方向的增长基准为A4边长（长或宽）的确定。在实际运用中，要考虑绘图仪和晒图机（晒图是通过晒图机将描图纸上的图形通过曝光手段将图形转移到感光材料上,即晒图纸上,再通过显影洗出蓝图）的加工宽度的限制，因此，一般工程应用的加长是以A0图幅的宽度841为限，而沿其长度1189方向则可以突破2378的尺寸，这个方向上实际上只受限于筒形卷纸的总长度，特殊情况下才用2378mm这么长的图纸，或更长的。

一般情况下，图纸加长，加大长边规格基数，要区分长边是210或297哪一个整倍数，每次加长以此数为基准，可以每次加n倍基数或n／2倍基数比如：铁路或公路图纸，1：1000比例，图纸短边不变，加长长边会很长，使得一份图纸很长。

A3加长纸的尺寸

A3图纸 420X297mm，加长就是加大长边，A3加长，加长边420mm长度，短边保持不变。加长后长边尺寸为420+1/2X420＝630mm， 每次均按1/2X420加长即可，一般可加长至A3+7/2x210:1892*297mm，已经很长了。

A3图纸标准尺寸 ：420*297

A3+210: 631*297

A3+2x210: 841*297

A3+3x210: 1051*297

A3+4x210: 1261*297

A3+5x210: 1472*297

A3+6x210: 1682＊297

A3+7x210: 1892*297

A4加长纸的尺寸

A4图纸 297x210mm，加长就是加大长边297，使其更长一些，短边保持不变。

加长后长边尺寸为297+1/2X297＝445mm， 每次均按1/2X297加长即可，A4没有必要加太长，一般不加长A4因为A3比较常见，真没必要，不大于A3纸规格，另一边应该也能加长，与图形立式横式布置有关。

A4图纸标准尺寸：297*210

A4+1/2x297:445*210

A4+1x297: 594*210

图纸加长，加大长边规格基数，要区分长边是210或297哪一个整倍数，每次加长以此数为基准，可以每次加n倍基数或n／2倍基数比如：铁路或公路图纸，1：1000比例，图纸短边不变，长边很长，一份图纸很长。

cad 图框加长有没有限制长度呢？cad 制图时，需要加长图框，最长能加长多少倍，应该没有限制，既然在一张图表示不下，受限绘图比例，建议用两张标准的图，不方便施工使用。

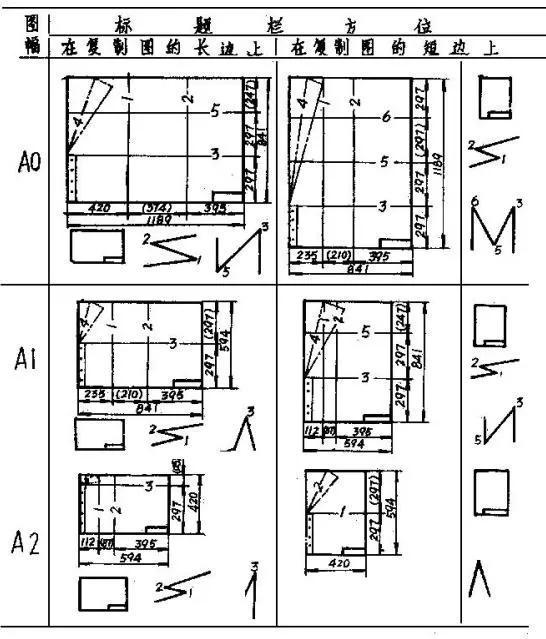

A0、A1、A2、A3图纸折叠方法：

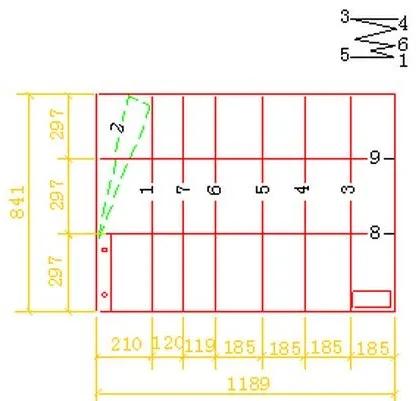

1.A0纸（1189*841mm）：取一张A4纸进行比较，841／297＝3，841／210＝5.7，选297边开始折A0纸。可先把A0纸分成3行6列，顶端短边按297mm对折，侧面长边按210mm的倍数折纵面长边，按297分841为三部分内折，再从端部按210折横向，多余部分留在纵向，横向短边必整倍平分无多余部分。

2.A1纸（841*594）：取出A1图纸，与A4纸比较后将其划分为2行4列，划分短边，594／297＝2，594／210＝2.8，顶端短边划分，接297分594为2部分内折，再从端部按210折横向，多余部分留在纵向，横向短边必整倍平分无多余部分，长部折分按297mm，侧面对折按210mm。

3.A2纸（594*420）：取出一张A2纸与A4纸比较后，将其分为2行3列，划分短边，420／210＝2，420／297＝1.4，顶端短边划分，接210分420为2部分内折纵线，再从端部按297折横向线，多余部分留在纵向，横向短边必整倍平分无多余部分，长部折分按其中一行的宽度较小一些，短边折按210mm，长边折按297mm。

4.A3纸（420*297）：取出一张A3纸与A4纸比较后，将其分为1行2列，划分短边，297／297＝1，297／210＝2，420／297＝1.4，顶端短边划分，接297分297为1部分不内折纵线，再从端部按210折横向线，短边折按297mm，长边折按210mm。
