电机铭牌就像我们的身份证，从铭牌中就能读出电机的性能以及适用的场景，无论是选购电机还是维修电机都需要铭牌参数的支持，下面就和1481百科网小编一起走进电机参数的世界吧。

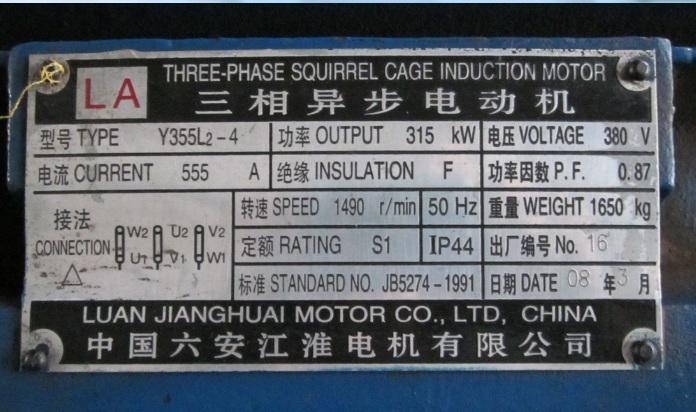

以这个电机名牌为例
电机铭牌样式
眉头、眉尾
上下两个黑框部分所描述的是该电动机的名称、厂家、英文名等，左上角“LA”为名称简称，上半部分英文为电动机英文翻译，下部分英文为生产厂家公司名称翻译。
型号
1、型号Y
电机铭牌中不同字母代表了不同的电机型号以及运行方式，其中Y代表异步电动机、T代表同步电动机、TF代表同步发电机、Z代表直流发电机、ZF代表直流发电机，其中Y还带有附属字母，比如YB、YR等，每个字母的含义都不相同，名称代号也进行了新老更替。

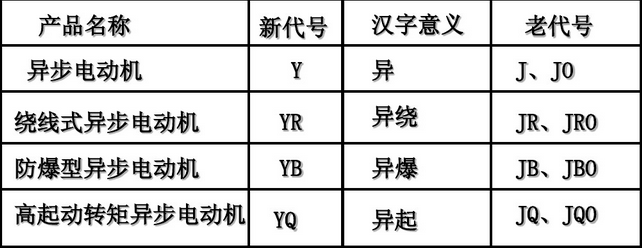

新老代号区别
2、型号的含义
把型号Y355L2-4带入下面公式中就可以知道该电机型号的具体信息
其中Ｙ-代表三相异步电动机；
355-代表机座中心高度为355（MM）；
L-代表长机座，L2代表L型铁芯中的第二种规格；
4-代表磁极对数，为4极电动机，2对磁极。

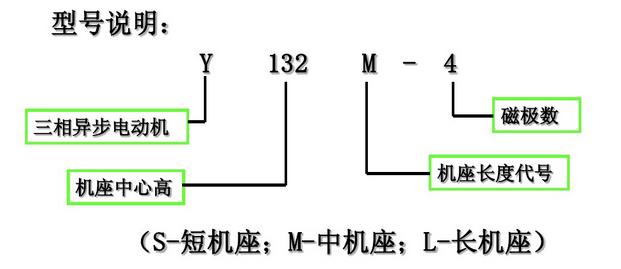

型号说明
电气参数值
1、电压：380V（U）
电压标定值为380V，代表该电机为三相电机，只有给端子排接通三相电且线电压值380V（原则不超过±5%）就可以保证电机正常启动，平稳运行。
电压表标定值为380V/220V时，表示电机有两种接法，定子绕组做△连接时，电机额定电压是220V，当定子绕组做Y型连接时，电机额定电压是380V。
2、电流：555A（I）
铭牌中电流标定值为555Ａ，表明电动机在额定电压和额定输出功率时，定子绕组的线电流（额定状态）。
当Y型连接时，线电流等于相电流，当三角形连接时，线电流等于√3倍的相电流。
3、功率：315KW（P）
铭牌中功率标定值为315KW，表明在额定状态下该电机的输出的功率值，由于电机都会有功率损耗，也就是输入功率和输出功率不对等。
效率计算公式
那么就会产生效率（η） η=P1/P2这个参数，其中P1为输出功率，P2为输入功率，一般鼠笼式电动机的效率需要保持在85%以上。
4、功率因数：0.87（cosψ）
由于电动机为感性负载，每相的相电压超于相电流一个ψ角，cosψ就是这个电机的功率因数，目前提高功率因数也是一个难题。
最好的方法有两种：①改善自然功率因数②采用无功补偿

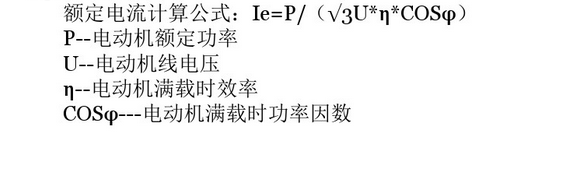

功率和电流电压的关系
上图中是各个参数之间的换算关系，把这个电机的电气参数值代入公式中，可以计算出功率值317.8KW，由于没有标注效率值，这个数值符合功率标定值。
5、频率：50HZ
国内异步电机的频率要求为50HZ，即一秒钟的周期内变化次数为50次，单位为f，目前世界上只有两种频率50HZ、60HZ。
6、转速：1490r/min
额定转速表示电机在额定状态下每分钟转动的速度，用符号n表示，其中三相电机的转速趋于同步转速，根据计算公式可以计算出电机的磁极对数。

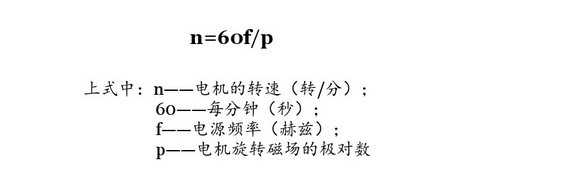

转速和磁极对数的关系
把电机参数代入计算公式，可以计算出p=2，也就是2对4个磁极，符号磁极对数标定值。
7、接法△
接法是电动机三相绕组的连接方式，从电机接线盒中引出6根线，分别为U1V1W1，U2V2W2（部分使用ABC标注），通常把4KW以上的电机接成三角形，4KW以下的电机接成星形，其中需要降压启动的是先接成星形再接成三角形。

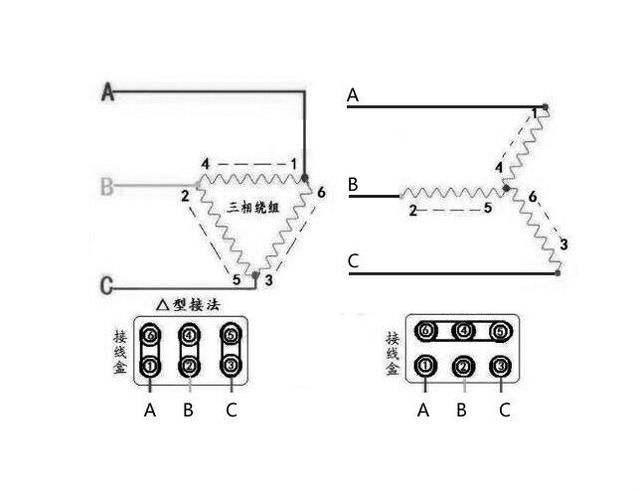

-Y接法详解
其他参数值
1、定额：S1
定额也叫工作制，是指电机在额定工作情况下允许的循环时间，也就是持续运行时间和周期，一般有S1持续运行、S2短时间运行、S电机间歇运行三中运行方式
电动机工作制
2、电机绝缘防护等级：IP44
其中IP为Insulation protection（绝缘防护）的缩写，44为等级代号，第一个数字4表示防护固体进入内部的等级，第二个数字表示防护液体进入内部的等级。
具体可参照下表：

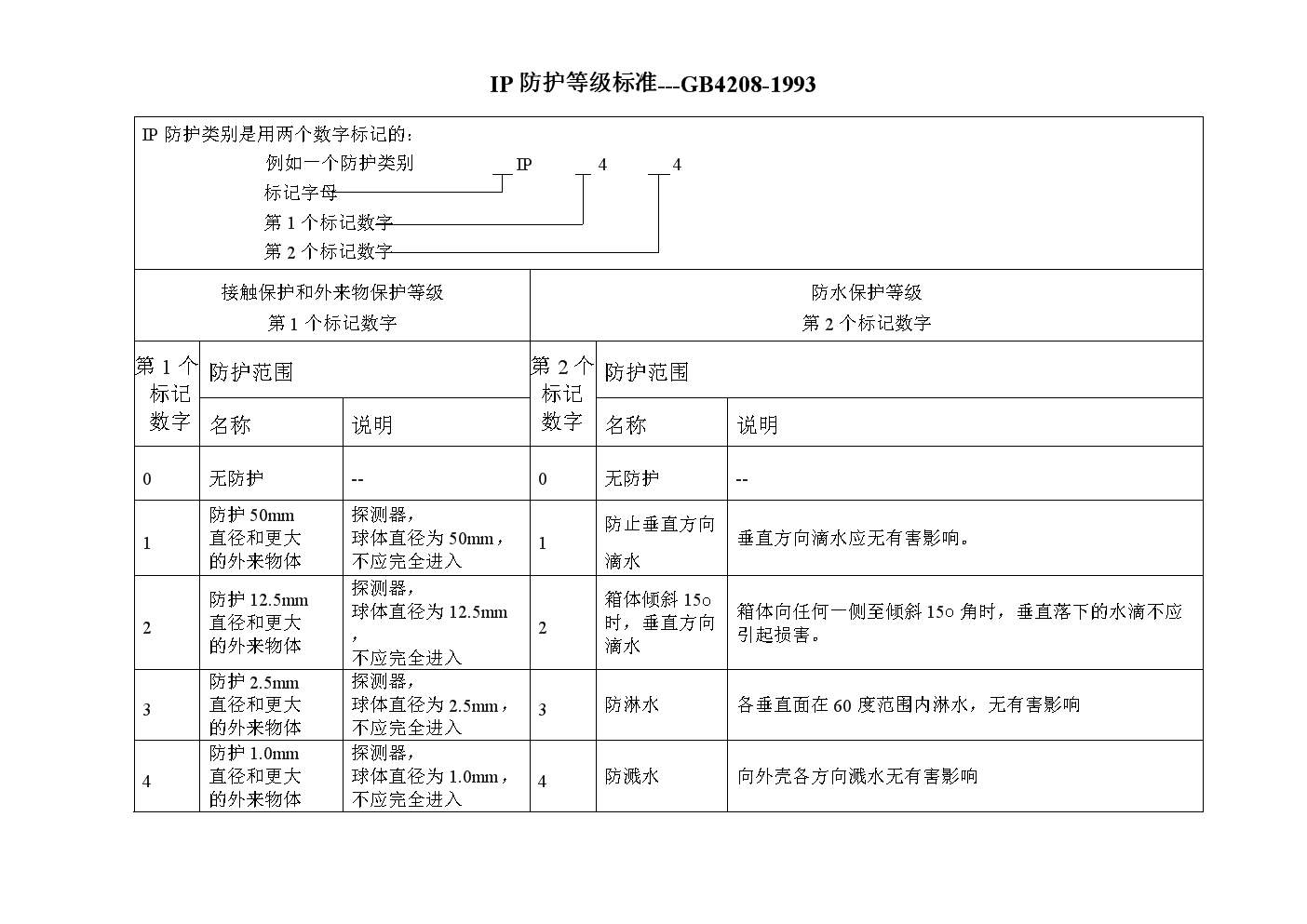

IP绝缘等级防护表
出厂编号、日期、标准
这些参数就是这个电机的“出生年月”信息，其中标准就是整个电机设计、运行、接线等严格参照依据，出厂编号是工厂出厂以后携带的编号信息。

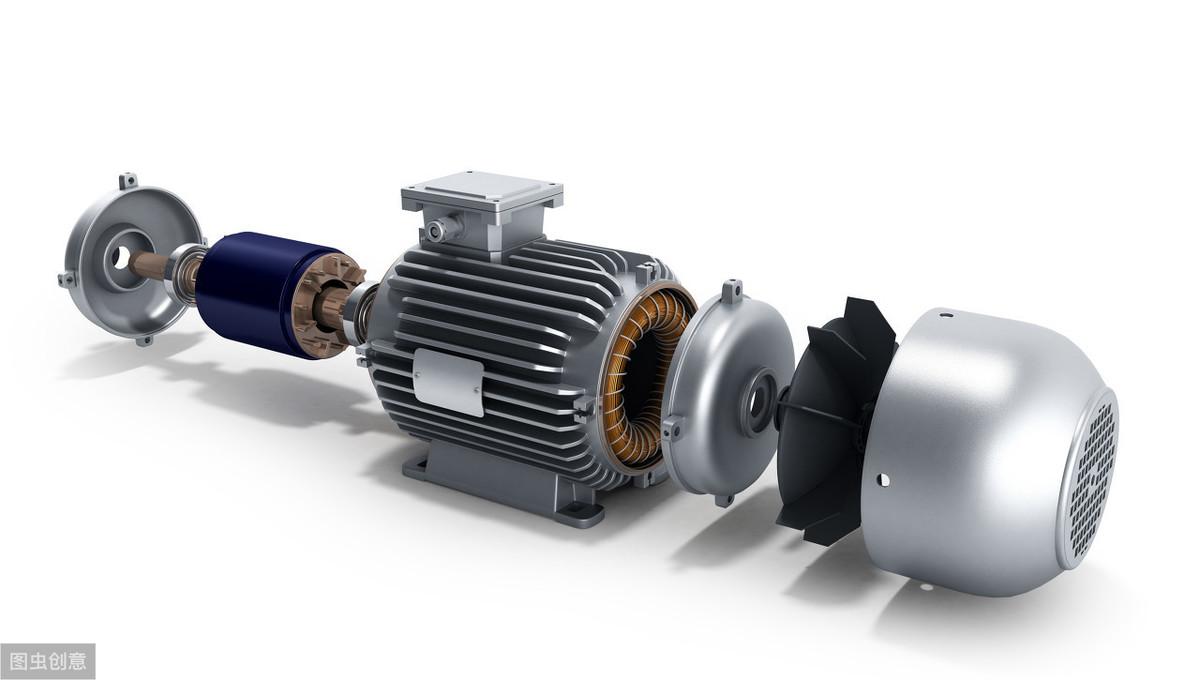

三相电机
1481百科网小编总结：从参数中就可以读出一个电机整体的性能，你学会读了吗？
